رکتیفایرهای آبکاری سوئیچینگ نسل جدید با تکنولوژی IGBT
راهکار شرکت توان پژوه بهراد برای تحول در کیفیت و بهره‌وری فرآیندهای آبکاری صنعتی و کارگاهی
در فرآیندهای آبکاری صنعتی، کیفیت و دوام پوشش‌های الکترولیتی به‌صورت مستقیم به پایداری و دقت منبع تغذیه جریان مستقیم (DC) وابسته است. رکتیفایرهای مبتنی بر فناوری IGBT با بهره‌گیری از سوئیچینگ فرکانس بالا و کنترل‌های دیجیتال قادرند جریان DC با اعوجاج بسیار پایین و ثبات طولانی‌مدت تأمین نمایند. در نتیجه، این دستگاه‌ها موجب افزایش یکنواختی ضخامت پوشش، کاهش نرخ عیوب، صرفه‌جویی در مصرف انرژی و افزایش طول عمر تجهیزات خط تولید می‌گردند.
رکتیفایر آبکاری
رکتیفایر آبکاری که در ادبیات فنی گاه با عناوینی چون «منبع تغذیه آبکاری» یا «منبع جریان مستقیم صنعتی» نیز شناخته می‌شود، دستگاهی است که برق سه‌فاز یا تک‌فاز متناوب (AC) را به جریان مستقیم (DC) تبدیل می‌نماید. پارامترهای خروجی همچون مقدار جریان، ولتاژ، ریپل (ripple)، اعوجاج هارمونیکی کل (THD) و پاسخ دینامیکی به تغییرات بار، تعیین‌کننده کیفیت فرایند الکترولیتی و مشخصه‌های نهایی پوشش هستند. هرگونه نوسان یا اعوجاج در جریان خروجی می‌تواند باعث عدم یکنواختی ضخامت، کاهش چسبندگی و ایجاد عیوب سطحی گردد؛ بنابراین انتخاب و طراحی مناسب رکتیفایر از اهمیت بالایی برخوردار است.
محدودیت‌های فناوری تریستوری (SCR) در آبکاری صنعتی
تکنولوژی تریستوری که در گذشته به‌عنوان راهکار غالب در رکتیفایرها مورد استفاده قرار می‌گرفت، دارای محدودیت‌های شناخته‌شده‌ای است که در کاربردهای حساس و با نیاز به کیفیت بالا، نامطلوب به‌شمار می‌آیند. از جمله این محدودیت‌ها می‌توان به موارد زیر اشاره نمود:
- راندمان انتقال توان کمتر (معمولاً در بازه 75–85٪) که منجر به هدررفت انرژی و افزایش تلفات حرارتی می‌شود؛
- حجم و وزن بالا به‌دلیل نیاز به ترانسفورماتورهای بزرگ و مدارهای قدرت حجیم؛
- اعوجاج هارمونیکی (THD) در بازه 5–8٪ که کیفیت جریان DC و یکنواختی پوشش را تحت تأثیر قرار می‌دهد؛
- دقت کنترل محدود (معمولاً ±3–5٪) و پاسخ‌دهی کند در مقابل تغییرات بار؛
- هزینه و پیچیدگی نگهداری بیشتر به دلیل وجود قطعات مکانیکی و سرمایش حجیم.
این محدودیت‌ها در شرایطی که هدف دستیابی به پوشش‌هایی با دقت بالا، مصرف انرژی بهینه و زمان کارکرد طولانی است، می‌تواند منجر به افزایش هزینه کلی مالکیت (TCO) و کاهش بهره‌وری گردد.
فناوری IGBT و مزایای آن در رکتیفایرهای آبکاری
رکتیفایرهای مبتنی بر ماژول‌های IGBT (Insulated Gate Bipolar Transistor) از قابلیت سوئیچینگ با فرکانس بالاتر و کنترل دقیق‌تر بهره می‌گیرند. ترکیب IGBT با مدولاسیون پهنای پالس (PWM) و کنترل دیجیتال، امکان تولید خروجی DC با مشخصات بسیار بهبود یافته را فراهم می‌آورد. مزایای فنی شاخص عبارتند از:
- راندمان عملی بالاتر: معمولاً در بازه 90–95٪ بسته به شرایط کاری و سیستم خنک‌کننده؛
- کاهش اعوجاج هارمونیکی (THD): مقادیر کمتر از 2٪ در طراحی‌های استاندارد صنعتی؛
- دقت کنترل بالاتر: توانایی دستیابی به دقت ±1٪ و در برخی پیاده‌سازی‌ها تا ±0.5٪؛
- کاهش حجم و وزن: طراحی مدولار منجر به کاهش تا 30–40٪ در ابعاد و وزن نسبت به معادل SCR می‌شود؛
- پاسخ دینامیکی سریع‌تر: اصلاح تغییرات بار در بازه میلی‌ثانیه (معمولاً زیر 10 ms)؛
- کاهش نیاز به نگهداری و افزایش قابلیت اطمینان به دلیل حذف بسیاری از قطعات مکانیکی.
این ویژگی‌ها، رکتیفایرهای IGBT را به گزینه‌ای مناسب برای آبکاری‌هایی با حساسیت بالا، خطوط تولید با تغییر بار سریع و محیط‌هایی با محدودیت فضایی تبدیل می‌نمایند.
مقایسه فنی دقیق IGBT و تریستوری برای کاربردهای آبکاری
برای تصمیم‌گیری فنی لازم است مؤلفه‌های کلیدی عملکرد مقایسه شوند. جدول زیر خلاصه‌ای از تفاوت‌های کلیدی را نمایش می‌دهد:
تحلیل اقتصادی: در بررسی هزینه کل مالکیت (TCO)، با توجه به صرفه‌جویی در مصرف انرژی، کاهش دوباره‌کاری و هزینه‌های نگهداری کمتر، رکتیفایرهای IGBT معمولاً بازگشت سرمایه (ROI) قابل قبولی داشته و در پروژه‌های صنعتی متوسط تا بزرگ، این بازگشت در بازه 18–36 ماه مشاهده می‌شود.
رکتیفایرهای آبکاری توان پژوه بهراد: نقطه اوج کیفیت و بهره‌وری
رکتیفایر آبکاری صنعتی توان پژوه بهراد، حاصل سال‌ها تحقیق، توسعه و تجربه عملی در قلب خطوط تولید پیشرفته است. این دستگاه‌ها با تکیه بر فناوری نوین نیمه‌رسانای IGBT و طراحی تخصصی تبدیل توان، جریان مستقیم را با دقت دهم آمپر، پایدار و قابل‌اعتماد برای حساس‌ترین فرآیندهای آبکاری فلزات تأمین می‌کنند.
طراحی ماژولار و سیستم کنترل پیشرفته، امکان تولید پالس‌های یکنواخت و کنترل‌شده را فراهم می‌سازد تا پوششی صاف، بدون تخلخل و با ضخامت دقیق بر روی قطعات ایجاد شود. بهره‌گیری از فیلترهای اختصاصی و الگوریتم دقیق، اعوجاج هارمونیکی را به زیر ۵٪ کاهش می‌دهد، عمر حمام الکترولیت را افزایش می‌بخشد و مصرف انرژی را تا 15٪ بهینه می‌کند.
مهندسان توان پژوه بهراد این رکتیفایرها را با سازگاری کامل برای فرآیندهای آبکاری طلا، نقره، کروم، نیکل، مس و قلع توسعه داده‌اند و حتی در پروژه‌های ویژه با آلیاژهای حساس نیز عملکردی بی‌نقص ارائه می‌دهند. رابط کاربری لمسی، قابلیت ذخیره و فراخوانی پروفایل‌های متعدد آبکاری، مانیتورینگ هوشمند و امکان اتصال به سیستم‌های پایش، کنترل کامل از اتاق فرمان تا کف کارخانه را ممکن می‌سازد.
تاکنون بیش از ۱۲۰ پروژه صنعتی بزرگ و بیش از 300 پروژه متوسط با این فناوری تجهیز شده‌اند که نتایج اجرایی آنها شامل کاهش دوباره‌کاری، بهبود یکنواختی پوشش و افزایش بهره‌وری خطوط تولید بوده است.
با گارانتی ۲۴ ماهه، پشتیبانی فنی ۲۴/۷، استفاده از قطعات اورجینال و همکاری با برندهای معتبر، توان پژوه بهراد تنها یک تولیدکننده رکتیفایر نیست؛ بلکه یک شریک استراتژیک برای ارتقاء کیفیت، کاهش هزینه‌ها و افزایش رقابت‌پذیری صنایع به شمار می‌رود. این همان نقطه‌ای است که فناوری پیشرفته، تجربه عملی و تعهد ما به یکدیگر می‌رسند تا خروجی خطوط آبکاری شما بی‌عیب، اقتصادی و پایدار باشد.
صرفه‌جویی در انرژی و کاهش هزینه‌ها
رکتیفایرهای سوئیچینگ با بازده بالای بیش از 86٪ و صرفه‌جویی تا 15٪ در مصرف برق نسبت به نمونه‌های قدیمی، یکی از به‌صرفه‌ترین انتخاب‌ها برای خطوط آبکاری صنعتی هستند.
دقت بالا در تنظیم جریان و ولتاژ
با قابلیت تنظیم از 1 تا 100 درصد مقدار نامی و خطای تنظیم کمتر از 1٪، این رکتیفایرها کنترل دقیقی بر فرایند آبکاری دارند.
کاهش مصرف مواد اولیه آبکاری
به کمک دقت بالا و کنترل پیشرفته، مصرف مواد اولیه به‌ویژه در فرآیندهایی مانند آبکاری نیکل تا 30٪ کاهش می‌یابد.
پنل کنترل پیشرفته (HMI)
تمامی رکتیفایرها به نمایشگر لمسی رنگی (HMI) مجهز شده‌اند که امکان مشاهده لحظه‌ای متغیرها، تنظیمات دلخواه و مدیریت کامل سیستم را فراهم می‌سازد.
سرعت بالای آبکاری
به دلیل قدرت پرتاب یون بالا و پاسخ سریع به تنظیمات جریان و ولتاژ، رکتیفایرهای این شرکت امکان افزایش سرعت خطوط تولید و کاهش زمان فرآیند آبکاری را فراهم می‌کنند.
عملکرد 24 ساعته بدون وقفه
طراحی صنعتی این دستگاه‌ها به گونه‌ای است که امکان کارکرد پیوسته و بدون توقف 24 ساعته را در شرایط سخت فراهم می‌آورد.
ضریب توان بالا
ضریب توان بیش از 0.95، موجب کاهش تلفات و بهبود راندمان سیستم می‌گردد.
افزایش کیفیت آبکاری
ایجاد لایه‌های یکنواخت آبکاری در تمام نقاط قطعه، حتی در درزها، گوشه‌ها و انحناهای پیچیده
طراحی ماژولار و قابلیت ارتقاء
رکتیفایرهای شرکت توان پژوه بهراد به‌صورت ماژولار طراحی شده‌اند. این یعنی در آینده می‌توان به سادگی ظرفیت و قابلیت‌های سیستم را با افزودن ماژول‌های جدید افزایش داد.
کاربردهای تخصصی در صنعت آبکاری
رکتیفایرهای توان پژوه بهراد برای انواع فرآیندهای آبکاری نظیر آبکاری نیکل، کروم، مس، روی و … طراحی شده‌اند و قابلیت انطباق با خطوط خودکار و دستی را دارند.

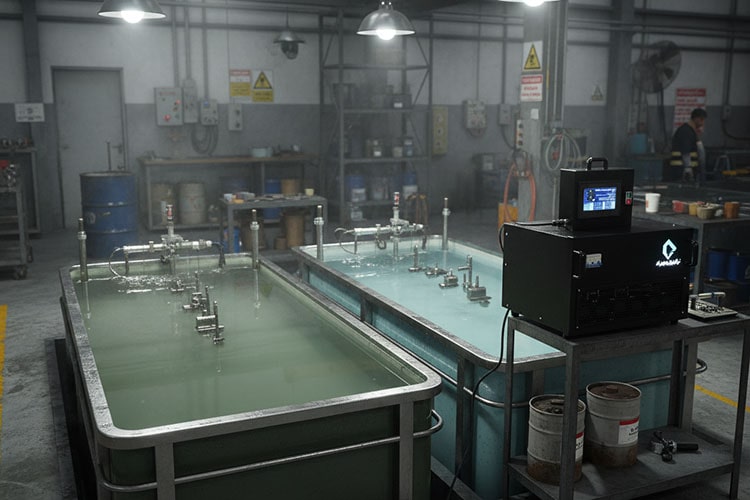

آبکاری نیکل و کروم سخت برای افزایش سختی سطح، مقاومت سایشی و حفاظت در برابر خوردگی در صنایع خودرو، هوافضا و قالب‌سازی کاربرد دارد. در این فرآیندها کنترل میکروساختار رسوب و تنش‌های داخلی لایه برای دستیابی به سختی بالا و دوام طولانی اهمیت دارد. رکتیفایرهای IGBT با تنظیم پروفایل‌های پالسی و کنترل فرکانس، می‌توانند ساختار میکروکریستالی را بهینه کنند، تنش‌های داخلی را کاهش دهند و کیفیت یکنواخت‌تری نسبت به سیستم‌های سنتی ارائه دهند. همچنین مصرف انرژی پایین‌تر و کاهش تولید گرما باعث می‌شود که حمام‌های حساس به دما پایدارتر کار کنند و عمر آنها افزایش یابد.
برای ایجاد پوشش محافظ sacrificial روی فولاد و چدن به‌منظور جلوگیری از خوردگی در صنایع خودروسازی، ساختمانی و تجهیزات صنعتی به‌کار می‌رود. لایه روی علاوه بر مقاومت خوردگی، امکان پس‌پوشش کروماته برای بهبود دوام و ظاهر را دارد. رکتیفایرهای IGBT با جریان پایدار و قابلیت اعمال پالس یا پالس معکوس، یکنواختی ضخامت و ساختار دانه‌ای فشرده ایجاد می‌کنند، مصرف انرژی را کاهش می‌دهند و قابلیت ذخیره و بازپخش پروفایل‌های دقیق را برای تولید انبوه یا قطعات پیچیده فراهم می‌سازند.
آبکاری قلع به‌ویژه در صنعت الکترونیک برای آماده‌سازی سطوح جهت لحیم‌پذیری (solderability) و حفاظت از پدها و پین‌ها استفاده می‌شود. یکی از چالش‌های اصلی قلع، جلوگیری از تشکیل whisker (رشد بلوری‌های سوزنی) است که می‌تواند موجب اتصال کوتاه شود؛ کنترل ساختار بلوری و صاف بودن سطح برای لحیم‌کاری حیاتی است. رکتیفایرهای IGBT با امکان اعمال جریان‌های ثابت بسیار پایدار یا پالسی ملایم، نرخ رسوب کنترل‌شده‌ای ارائه می‌دهند که ساختار بلوری را بهبود می‌بخشد و احتمال whisker را کاهش می‌دهد. علاوه بر این، ثبت و تکرارپذیری پروفایل‌ها تضمین می‌کند که قطعات تولیدی مطابق معیارهای RoHS و استانداردهای صنعتی باشند.
آبکاری سرب معمولاً برای ایجاد پوشش‌های محافظ در محیط‌های بسیار خورنده یا برای کاربردهای تخصصی صنعتی استفاده می‌شود؛ هرچند به‌دلیل مسائل زیست‌محیطی و قوانین دفع، کنترل و بازیافت سرب از اهمیت زیادی برخوردار است. اجرای پوشش‌های سربی با کیفیت نیازمند کنترل دقیق جریان و جلوگیری از ایجاد پوسته‌های شکننده یا ترک‌دار است. رکتیفایرهای IGBT با فراهم‌کردن کنترل دقیق جریان و امکان اعمال پالسی ملایم، امکان رسوب یکنواخت و با چسبندگی مطلوب را فراهم می‌کنند؛ علاوه بر این توانایی اجرای عملیات post-treatment الکتریکی (مانند annealing کنترل‌شده) که به بهبود خواص مکانیکی کمک می‌کند، از برتری‌های این تکنولوژی است.
پوشش‌دهی سطح فولاد با روی برای ایجاد یک لایه محافظ در برابر خوردگی، به‌ویژه در محیط‌های مرطوب و فضای باز. این فرآیند به دو روش اصلی انجام می‌شود: گالوانیزه گرم (Hot-dip) برای پوشش‌های ضخیم و مقاوم، و گالوانیزه الکترولیتی برای لایه‌های یکنواخت‌تر و ظریف‌تر. در حالت الکترولیتی، رکتیفایرهای IGBT با جریان پایدار و قابلیت پالسی/پالسی‌معکوس، کنترل دقیق بر ضخامت و دانه‌بندی رسوب فراهم می‌کنند، چسبندگی را افزایش می‌دهند و مصرف انرژی را در خطوط پیوسته یا قطعه‌ای بهینه می‌سازند.
آبکاری طلا در صنایع جواهرسازی، ساعت‌سازی و قطعات الکترونیکی حساس (از جمله کانکتورهای پزشکی و مخابراتی) برای رسیدن به براقیت آینه‌ای، حفاظت سطح و کاهش مقاومت تماس انجام می‌شود. لایه‌های تزئینی معمولاً بسیار نازک (۰.۰۵–۰.۵ میکرومتر) و برای تماس‌های الکتریکی تا ۱–۲ میکرومتر اعمال می‌شوند؛ بنابراین یکنواختی ضخامت و جلوگیری از پین‌هول و لکه‌های سطحی اهمیت کلیدی دارد. رکتیفایرهای IGBT با توان تولید پالس‌های دقیق و کنترل میلی‌آمپری، امکان اعمال پروفایل پالسی با فرکانس و duty cycle قابل تنظیم را فراهم می‌کنند؛ این کنترل دینامیک منجر به ریزدانه‌شدن ساختار رسوب، جلای سطحی بهتر و تکرارپذیری بالا می‌شود. برخلاف منابع قدیمی، IGBT نوسان‌های جریان را حذف می‌کند و پروفایل‌های قابل ذخیره‌سازی را ممکن می‌سازد تا کیفیت خروجی بین بچ‌ها پایدار بماند.
آبکاری نقره برای کاربردهایی که هدایت الکتریکی بالا و سطح با مقاومت کم در تماس لازم دارند، از جمله کانکتورها، رله‌ها و قطعات RF، بسیار رایج است. نقره ممکن است در ضخامت‌های نازک برای هدایت سطحی یا ضخیم‌تر برای استحکام هدایت به‌کار رود؛ در هر دو حالت، جلوگیری از تخلخل و پین‌هول و حفظ براقیت اهمیت دارد. رکتیفایرهای IGBT با تنظیم پالس‌های کوتاه و کنترل précise duty cycle مانع ایجاد تخلخل و توزیع نامتوازن رسوب می‌شوند؛ همچنین در جریان‌های بالا امکان کنترل پایدار را فراهم می‌کنند که برای لایه‌های ضخیم و کاربردهای قدرت حیاتی است. قابلیت اجرای Multi-step plating (تغییر جریان در طول فرآیند) با IGBT امکان دستیابی به خواص مکانیکی و سطحی مطلوب را افزایش می‌دهد.

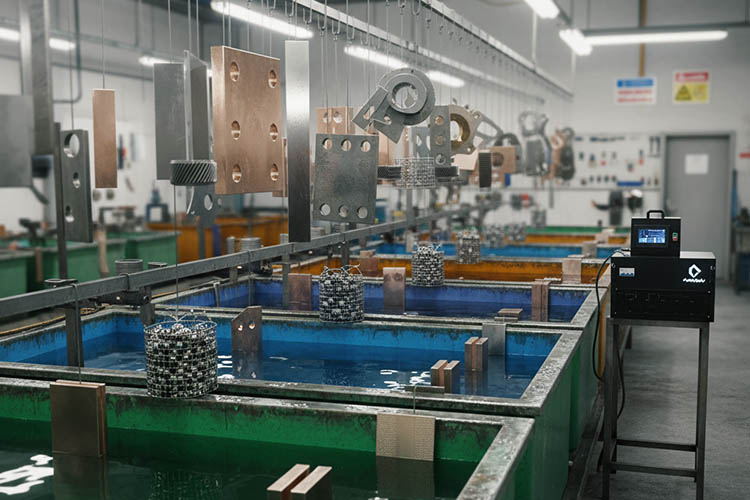

آبکاری آلیاژی (مانند Ni-Co یا ترکیبات Sn-Ag) و پوشش‌های ترکیبی برای دستیابی به خواص ویژه—مثل ترکیب سختی بالا و رسانایی خوب یا مقاومت در برابر خوردگی و حرارت—بسیار کاربردی است. کنترل نسبت عناصر در لایهٔ نهایی مستلزم تنظیم دقیق همزمان جریان، زمان و خواص حمام است. رکتیفایرهای IGBT با قابلیت برنامه‌ریزی پروفایل‌های چندمرحله‌ای و کنترل چند کانال، امکان co-deposition و به دست آوردن ترکیب یکنواخت را فراهم می‌نمایند. این سطح از کنترل الکتریکی باعث کاهش نقص‌های فازی و توزیع نامناسب عناصر می‌شود که در کاربردهای حساس هوافضا و پزشکی حیاتی است.

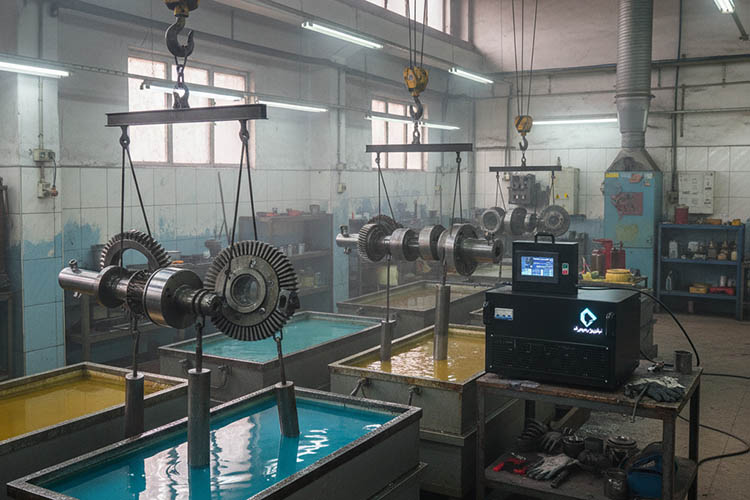

در بازسازی قطعات فرسوده مانند شفت‌ها، بلبرینگ‌ها و قالب‌ها، هدف بازیابی ابعاد و خواص سطحی برای بازگرداندن عملکرد اولیه یا افزایش عمر مفید است. این کار معمولاً به رسوب لایه‌های ضخیم نیاز دارد که سپس ماشینکاری یا پرداخت شوند. رکتیفایرهای IGBT با تامین جریان‌های بالا و امکان اجرای مرحله‌ای (مثلاً زیرلایه strike و سپس لایهٔ ساختاری) رسوبات یکنواخت و چسبنده‌ای تولید می‌کنند که پس از عملیات مکانیکی پایدار باقی می‌مانند. کنترل دقیق پروفایل‌ها خطر ایجاد تنش داخلی و ترک در لایه‌های ضخیم را کاهش می‌دهد و فرآیند بازسازی را قابل پیش‌بینی‌تر می‌سازد.
مشاوره برای انتخاب یک رکتیفایر مناسب برای آبکاری
انتخاب یک رکتیفایر آبکاری مناسب، فقط یک تصمیم فنی ساده نیست؛ بلکه نیازمند شناخت کامل فرآیند آبکاری، نوع محلول‌ها، قطعات، و شرایط کاری خط تولید شماست. کوچک‌ترین خطا در انتخاب رکتیفایر آبکاری می‌تواند کیفیت سطح آبکاری، دوام پوشش و راندمان کل فرآیند آبکاری را کاهش دهد و هزینه‌ها را به‌طور چشمگیری افزایش دهد.
مشاوران ما در توان‌پژوه بهراد با تجربه‌ای گسترده در زمینه تجهیزات آبکاری و شناخت دقیق انواع رکتیفایرهای آبکاری، بهترین گزینه را بر اساس نیاز خاص شما پیشنهاد می‌کنند تا هم عملکرد سیستم آبکاری شما پایدار و دقیق باشد و هم سرمایه‌گذاری‌تان بیشترین بازده را داشته باشد.
یک تماس کافی است تا مشاوران ما با توضیحی شفاف و کامل، تمام پرسش‌های شما را درباره رکتیفایرهای آبکاری توان‌پژوه بهراد پاسخ دهند و مسیر انتخابی هوشمندانه و مطمئن را پیش رویتان قرار دهند.
