سامانه آنلاین پایش وضعیت موتورهای الکتریکی BMAS (موتور آنالایزر)
سامانه آنالیز موتور شرکت توان پژوه بهراد یک مجموعه سخت افزاری نرم افزاری پیشرفته برای پایش وضعیت موتورهای الکتریکی مبتنی بر تکنیک آنالیز جریان (MCSA) است که به پیش بینی، تشخیص و تحلیل عیوب موتورهای الکتریکی می پردازد.
سامانه هوشمند پایش وضعیت موتورهای الکتریکی بهراد (BMAS)
سامانه آنلاین پایش وضعیت موتور، ابزاری قدرتمند برای پیش بینی و تشخیص عیوب موتورهای الکتریکی با هدف کاهش هزینه های تعمیرات و خسارات ناشی از توقف تولید و مبتنی بر تکنیک آنالیز جریان (MCSA) می باشد. سخت افزار این سامانه شبکه‌ای از دستگاه های برداشت داده پیشرفته است که با داده برداری آنلاین از جریان موتورها و اتصال به نرم افزارهای تحلیلی سامانه، امکان پیش بینی و تحلیل دائمی عیوب را برای کارشناسان CM در راستای تحقق نگهداری و تعمیرات پیشگویانه فراهم می سازند.
سخت افزار داده برداری سامانه پایش وضعیت
نصب آسان بر روی تابلوهای موتور کنترل
رزولوشن نمونه برداری 24 بیت
امکان نمونه برداری تا 1200 ثانیه
دارای انواع بسترهای ارتباطی سیمی و بی سیم
ثبت شکل موج جریان و ولتاژ سه فاز استاتور
سنجش همزمان شاخص های کیفیت توان
دارای گواهینامه آزمون های از پژوهشگاه نیرو
کاملا بومی و دانش بنیان
سامانه پایش وضعیت و عیب‌یابی موتورهای القایی، با ترکیب ساختار طبقه‌بندی‌شده انواع خرابی‌های مکانیکی و الکتریکی و معماری پیشرفته جمع‌آوری و تحلیل داده، راهکاری کامل برای افزایش عمر مفید و بهره‌وری تجهیزات صنعتی ارائه می‌دهد. این سیستم جهت شناسایی دقیق ایراداتی مانند خرابی بلبرینگ، شکستگی میله‌های روتور، نایکنواختی فاصله هوایی، ناهم محوری، نامتعادلی جرمی، مشکلات سیم پیچی و غیره، نمونه های جریان موتور را به‌صورت لحظه‌ای دریافت کرده و به مرکز تحلیل هوشمند منتقل می‌کند. نتیجه، گزارش‌هایی ارزشمند برای اقدام به‌موقع جهت اجرای برنامه‌های نگهداری پیش‌بینانه است که منجر به کاهش توقفات، جلوگیری از خرابی ناگهانی و مدیریت بهینه هزینه‌ها می‌شود.
نرم افزار سامانه پایش وضعیت
امکان استفاده از هوش مصنوعی برای تشخیص عیوب موتور
امکان ایجاد دیتابیسی از مشخصات موتورها
استخراج طیف فرکانسی جریان با رزولوشن بالا
ترسیم ترند تغییرات شاخص های خرابی
امکان داده برداری آنلاین از موتورها
امکان ایجاد درختواره موتورهای نصب شده در کارخانه
تشخیص و نمایش شاخص های خرابی روی طیف
استخراج گزارش خرابی موتور
معرفی قسمت های مهم سامانه موتور آنالایزر توان پژوه بهراد

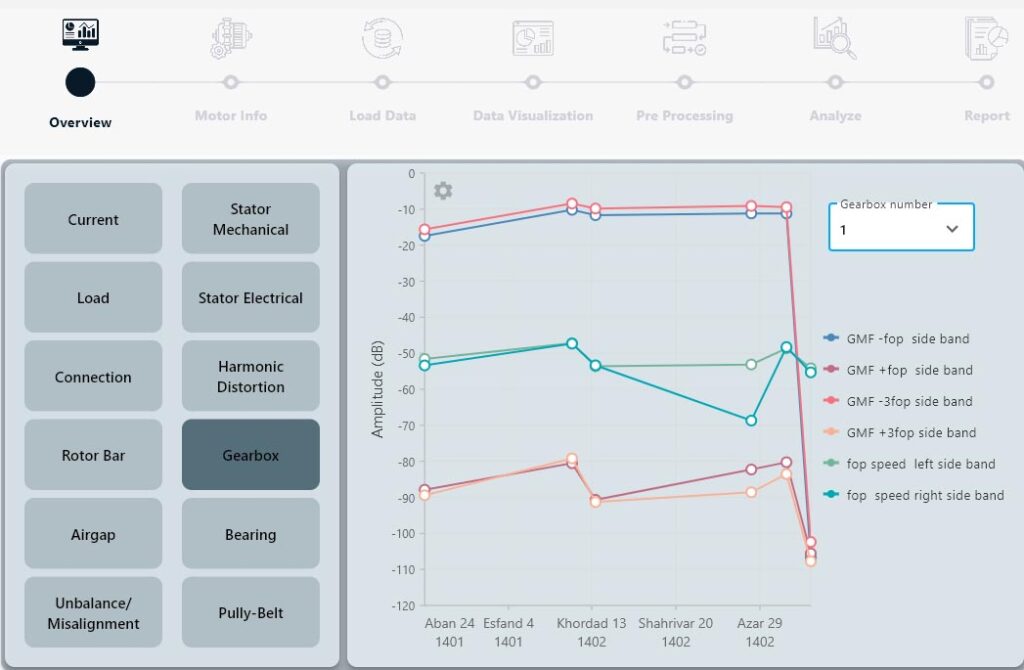

امکان استفاده از تکنیک های هوش مصنوعی برای تشخیص عیوب موتور
این صفحه بخش «تشخیص عیوب گیربکس با استفاده از هوش مصنوعی» را نمایش می‌دهد. در سمت چپ، فهرستی از اجزای کلیدی موتور و سیستم (از قبیل جریان، بار، استاتور، یاتاقان و غیره) وجود دارد که کاربر می‌تواند آن‌ها را برای بررسی انتخاب کند. با انتخاب گزینه گیربکس، نمودار سمت راست تغییرات شاخص‌های فرکانسی و باندهای جانبی مرتبط با دنده‌ها را در بازه‌های زمانی مختلف نمایش می‌دهد. این داده‌ها با کمک الگوریتم‌های هوش مصنوعی تحلیل شده و تغییرات غیرعادی که می‌توانند نشانه اولیه خرابی یا سایش باشند، به‌صورت بصری و واضح نشان داده می‌شوند، تا تیم نگهداری بتواند قبل از وقوع خرابی جدی، اقدامات لازم را انجام دهد.

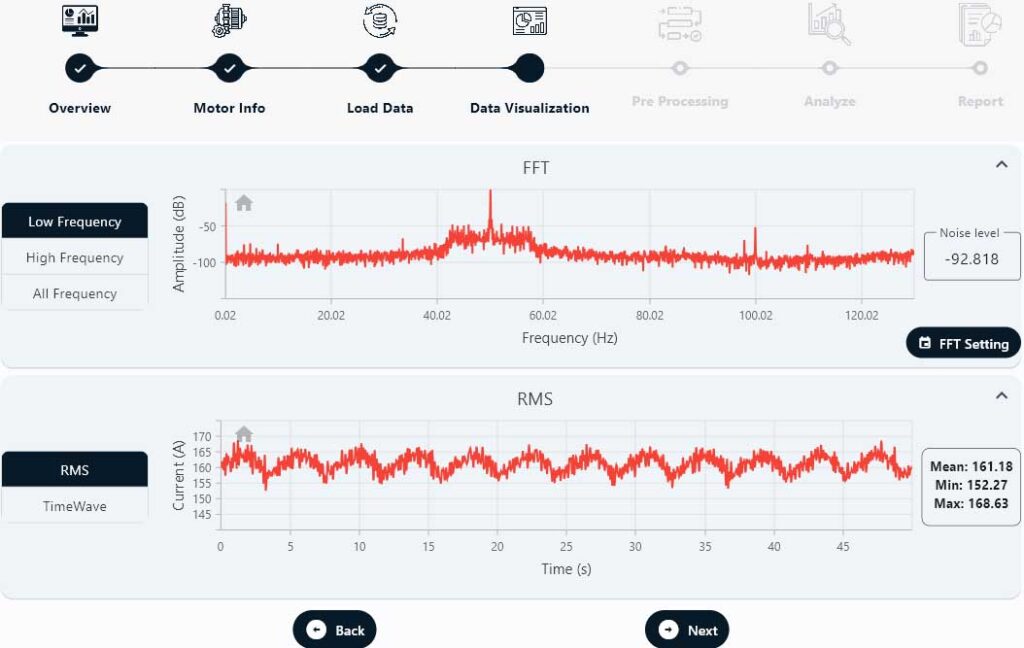

استخراج طیف فرکانسی جریان با رزولوشن بالا
در این بخش نرم‌افزار، قابلیت استخراج طیف فرکانسی جریان با رزولوشن بالا به نمایش گذاشته شده است. نمودار بالا (FFT) توزیع دامنه سیگنال جریان را بر اساس فرکانس نشان می‌دهد و امکان شناسایی پیک‌های غیرعادی را فراهم می‌کند که می‌توانند نشانه وجود ایرادات مکانیکی یا الکتریکی باشند. همچنین نمودار پایین (RMS) تغییرات میانگین توان جریان موتور را در طول زمان ثبت می‌کند و مقادیر حداقل، حداکثر و میانگین را در کنار داده‌ها نمایش می‌دهد. این ترکیب باعث می‌شود کاربر بتواند هم رفتار فوری موتور و هم روند تغییرات آن را رصد کرده و در صورت مشاهده الگوهای مشکوک، اقدامات پیشگیرانه انجام دهد.

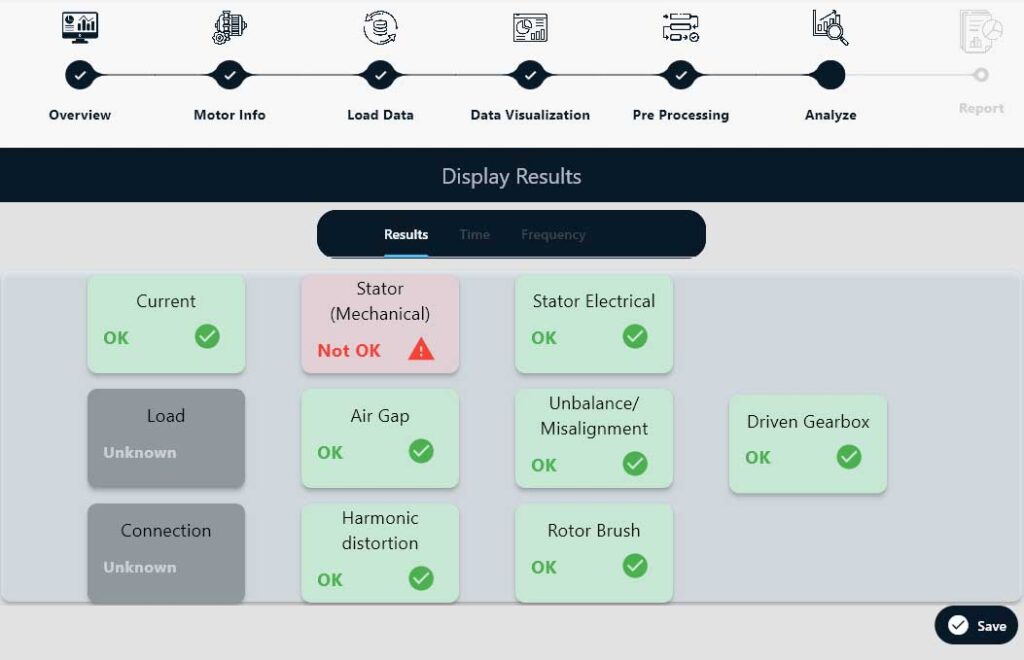

ترسیم ترند تغییرات شاخص های خرابی
این بخش از نرم‌افزار مربوط به **ترسیم و نمایش وضعیت شاخص‌های خرابی** است که نتیجه تحلیل داده‌های موتور را به‌صورت یک نمای کلی ارائه می‌دهد. هر بخش کلیدی موتور از جریان و استاتور تا گیربکس و بالانس مکانیکی با برچسب رنگی و وضعیت مشخص (OK یا Not OK) نمایش داده شده است. این طراحی باعث می‌شود کاربر در یک نگاه متوجه نقاط سالم و بخش‌های مشکل‌دار شود. برای مثال، در این تصویر وضعیت مکانیکی استاتور با هشدار قرمز مشخص شده، در حالی که سایر شاخص‌ها سبز و سالم هستند. این رویکرد ترندی به نگهداشت پیش‌بین کمک می‌کند تا روند تغییرات و ظهور مشکلات به‌طور مداوم تحت نظر باشد.

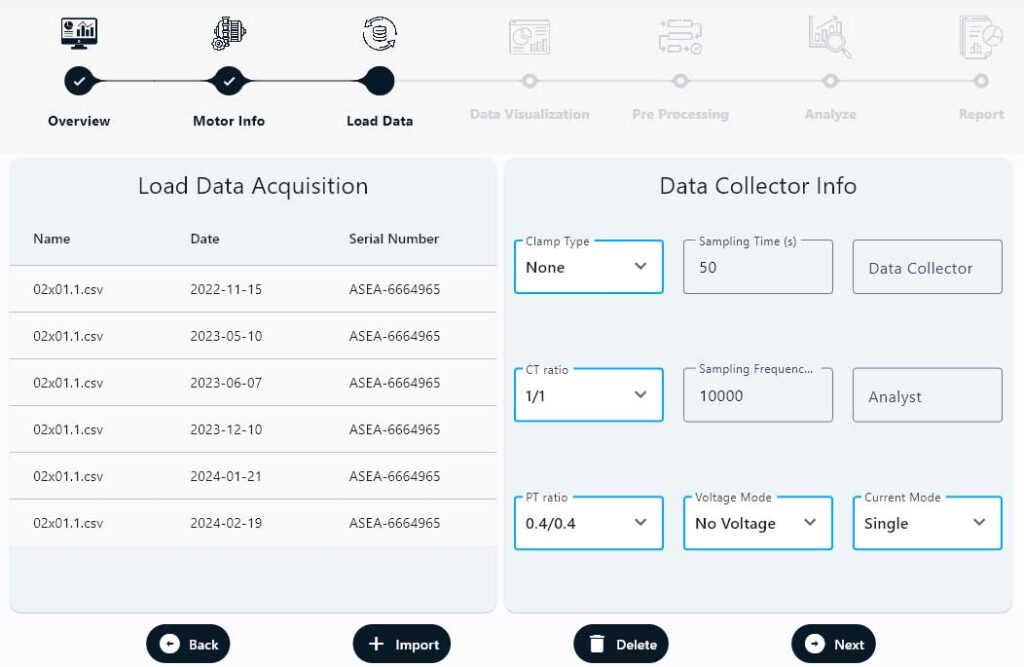

امکان داده برداری آنلاین از موتور ها
در این بخش نرم‌افزار، قابلیت داده‌برداری آنلاین از موتورها نمایش داده می‌شود. جدول سمت چپ، لیست فایل‌های داده ثبت‌شده را با تاریخ، نام فایل و شماره سریال موتور نشان می‌دهد تا کاربر بتواند به‌راحتی سوابق را مرور یا مقایسه کند. در سمت راست نیز تنظیمات جمع‌آوری داده (Data Collector) قرار دارد که شامل نوع کلمپ، زمان نمونه‌برداری، فرکانس نمونه‌برداری، نسبت ترانس جریان (CT ratio)، نسبت ترانس ولتاژ (PT ratio)، حالت ولتاژ و حالت جریان است. این ویژگی امکان پایش لحظه‌ای عملکرد موتور و ذخیره داده‌ها با جزئیات دقیق را فراهم کرده و به تیم فنی کمک می‌کند تا هرگونه تغییر یا نشانه خرابی را در همان لحظه شناسایی و مدیریت کنند.
امکان ایجاد دیتابیس از مشخصات موتورها
در این بخش نرم‌افزار، قابلیت ایجاد پایگاه داده از مشخصات موتورها ارائه شده است. کاربر می‌تواند اطلاعات کامل پلاک موتور (Nameplate Info) از جمله نام سازنده، شماره سریال، توان، فرکانس نامی، جریان بی‌باری و جریان بار کامل، سرعت، ولتاژ، بازده، کلاس عایقی، ضریب توان و سایر جزئیات فنی را ثبت کند. این داده‌ها در قالب یک پایگاه اطلاعاتی ساختاریافته ذخیره می‌شوند تا در مراحل تحلیل، نگهداری و عیب‌یابی موتور بتوان به سرعت به آن‌ها ارجاع داد و مقایسه‌های لازم انجام شود. این قابلیت به دقت پردازش هوش مصنوعی و صحت نتایج پایش کمک زیادی می‌کند.
مشاوره برای سفارش سامانه هوشمند پایش وضعیت موتورهای الکتریکی
اگر به دنبال راهکاری هوشمند و دقیق برای پایش وضعیت موتورهای الکتریکی خود هستید، سامانه BMAS توان‌پژوه بهراد می‌تواند با بهره‌گیری از هوش مصنوعی و تکنیک‌های پیشرفته آنالیز جریان، بیشترین اطمینان و بازدهی را برای مجموعه شما فراهم کند.
تیم کارشناسان ما آماده است تا با بررسی نیازهای فنی و محیط کاری شما، بهترین نسخه از سامانه را پیشنهاد داده و تمامی مراحل از انتخاب تا نصب و آموزش را همراهی کند.
برای دریافت مشاوره تخصصی رایگان و اطلاع از جزئیات فنی و قیمت، همین امروز با واحد فروش تماس بگیرید.
