جامعترین و بهترین دستگاه پاورمانیتورینگ در ایران

دستگاه ثبات کیفیت توان بهراد

درباره دستگاه ثبات کیفیت توان بهراد

دستگاه نمایشگر و ثبات کیفیت توان بهراد یک دستگاه اندازه گیری و ثبت داده پیشرفته است که امکان پایش دقیق، گسترده و دائمی پارامترهای شبکه برق و تجهیزات الکتریکی را در سه حوزه انرژی الکتریکی، کیفیت توان الکتریکی و آنالیز وضعیت موتورهای الکتریکی فراهم می آورد. این دستگاه ها به دستگاه های پاور مانیتورینگ و یا پاور آنالایزر معروف هستند.

این دستگاه به همراه سامانه های نرم افزاری مختلفی که در کنار آن ارائه می شود، می تواند به عنوان ابزاری قدرتمند جهت بررسی مشکلات، بهبود وضعیت و طراحی های دقیق در شبکه برق و تجهیزات الکتریکی برای کارشناسان و مدیران صنعت برق مورد استفاده قرار گیرد.

ثبات کیفیت توان محصول شرکت توان پژوه بهراد

چرا ثبات کیفیت توان؟!

با توجه به اهمیت روز افزون بهینه سازی انرژی در صنایع بزرگ و افزایش نیاز به ارتقاء سطح کیفیت توان الکتریکی در شبکه برق و ضرورت انجام اقدامات پیشگیرانه برای کاهش سطح اختلالات در عملکرد تجهیزات الکتریکی پرقدرت، استفاده از روش های نوین پایش و مدیریت شبکه برق در صنایع بزرگ بیش از پیش لازم می نماید.

صنایع متوسط و بزرگ، به دلیل حجم گسترده مصرف انرژی الکتریکی و استفاده از انواع و اقسام تجهیزات الکتریکی پرقدرت و گران قیمت از یک سو نیازمند مدیریت و پایش قوی تری در حوزه شبکه تاسیسات الکتریکی داخلی بوده و از سوی دیگر با توجه به تاثیراتی که بر شبکه بالادستی توزیع برق دارند پایش دائمی انرژی و کیفیت توان الکتریکی در آن ها اهمیت بیشتری دارد. از این رو پایش دائمی،دقیق،گسترده و برخط کلیه نقاط مهم در شبکه تاسیسات الکتریکی صنایع از حیث مصرف انرژی و انواع پارامترهای کیفی توان برای اجرای انواع تجزیه و تحلیل¬ها و دست¬یابی به اهداف یادشده ضروری به نظر می-آید.

حوزه های کاربرد ثبات کیفیت توان بهراد

الف) سنجش انواع پارامتر و شاخص های کیفیت توان برای آگاهی از وضعیت برق مصرفی تشخیص و ثبت نوسانات برق ورودی در واحدهای صنعتی
ب) شناخت منابع تولید توان راکتیو جهت جبران سازی بهینه ضریب قدرت
ج) اندازه گیری آلودگی های هارمونیکی در صنایع سنگین برای طراحی فیلترهای جبران ساز
د) سنجش عدم تعادل ولتاژ و جریان برای جلوگیری از آسیب به تجهیزات
ه) سنجش عملکرد و تشخیص علل خرابی جبران ساز (نظیر TCR، SVC و ...) یا ثبت شکل موج ولتاژ و جریان

الف) مدیریت مصرف انرژی الکتریکی در واحدهای صنعتی با دقت بسیار بالا در تعرفه های مختلف
ب) تفکیک مصارف انرژی ویافتن میزان تلفات
ج) اندازه گیری میزان و کیفیت تولید برق در سیستم های انرژی تجدید پذیر

تشخیص عیوب الکتریکی و مکانیکی موتورهای AC به وسیله ثبت شکل موج جریان و بر اساس استخراج طیف فرکانسی جریان استاتور (MCSA)

برتری ثبات کیفیت توان بهراد

جامعیت

تجمیع انواع امکانات پیشرفته اندازه گیری، ذخیره سازی، ارتباطی و نمایشی در یک دستگاه

سامانه ها

ارائه سامانه های نرم افزاری متنوع، جامع، کاربرپسند و بومی در حوزه پایش کیفیت توان الکتریکی

دانش و تولید بومی

طراحی و تولید مبتنی بر پژوهــش، تحقیق و توسعه داخلی، حرفه ای و کاربرپسند با استفاده از متخصصین خبره

ارائـه مشاوره

امکان ارائه مشاوره و بسته های راه حل در حوزه مدیریت انرژی و کیفیت توان الکتریکی

جایگاه ثبات کیفیت توان بهراد

در صنعت برق

ویژگی های ثبات کیفیت توان بهراد













.گواهینامه انجام آزمون های IEC

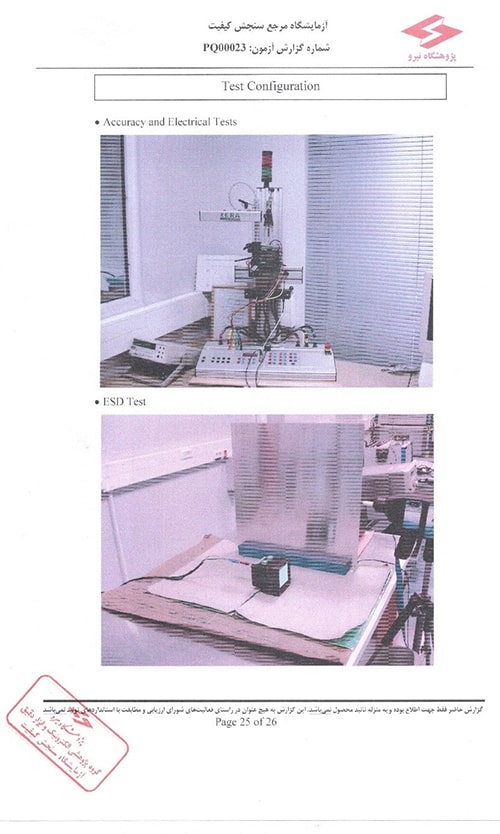

ثبات کیفیت توان بهراد دارای گواهینامه انجام آزمون های IEC در دقت اندازه گیری، عایقی(ایمنی)، دقت نگهداری ساعت، سازگاری الکترومغناطیس، عملکرد در محدوده دمایی و غیره از آزمایشگاه مرجع سنجش کیفیت پژوهشگاه نیرو (توانیر) می باشد.

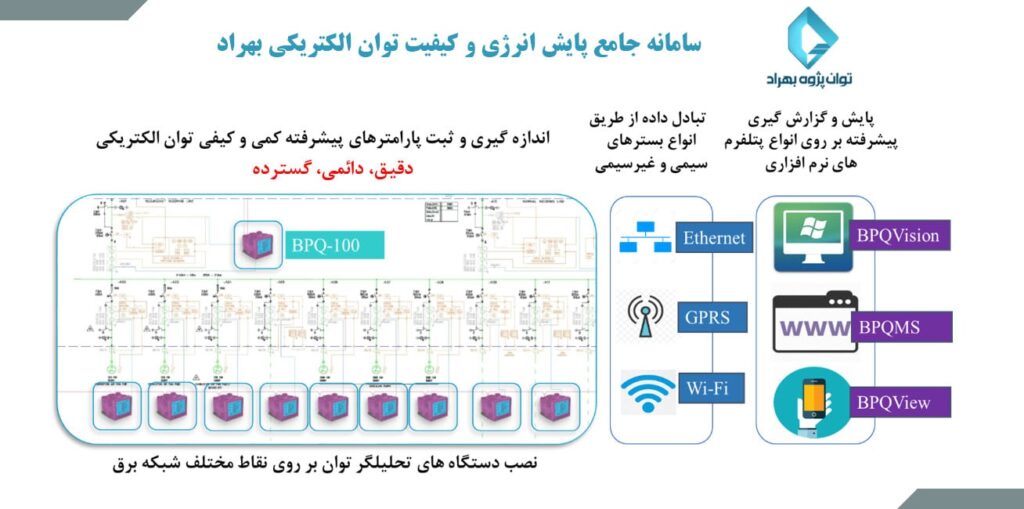

پلتفرم های نرم افزاری ثبات کیفیت توان بهراد

1- نرم افزار تحت ویندوز (BPQVision)

نرم افزار پایش پیشرفته انرژی و کیفیت توان بهراد (تحت ویندوز با نام BPQVision) امکان اتصال به شبکه ای از دستگاه­های کیفیت توان بهراد بر روی بستر اترنت را دارا می­باشد. این نرم افزار امکان پایش پیشرفته و زنده کلیه پارامترهای اندازه گیری­شونده، رویدادهای کیفیت توان و آلارم­ها را برای کاربران فراهم می­آورد. ایجاد تنظیمات پیشرفته، دانلود حافظه داخلی دستگاه­ها، ترسیم نمودارهای روند و غیره از دیگر ویژگی­های این نرم افزار می­باشد. امکان اتصال از طریق شبکه­های بیرونی و اینترنت نیز از طریق افزونه­های گیت-وی مرتبط با نرم افزار امکان پذیر می­باشد. برخی از امکانات این نرم افزار عبارتند از:

  • ترسیم میمیک دیاگرام زنده از نقاط مختلف تحت پایش
  • امکان ترسیم انواع نمودارهای مقایسه برای تحلیل های مختلف
  • نمایش کلیه پارامترهای اندازه گیری شده به صورت آنلاین در صفحات مختلف
  • نمایش مقادیر کمینه و بیشینه هریک از پارامترها
  • ترسیم نمودار و جدول مولفه های هارمونیکی ولتاژ و جریان سه فاز
  • نمایش جدول فازهای هارمونیکی ولتاژ و جریان سه فاز
  • ترسیم دیاگرام فازوری ولتاژ و جریان شبکه
  • امکان تغییر و مشاهده آنلاین مولفه های هارمونیکی برای پارامترهای خاص نظیر توان اکتیو، راکتیو، ظاهری و ضریب توان
  • رسم نمودار تغییرات پارامترهای مختلف (trends) در بازه های زمانی گوناگون
  • مشاهده آنلاین وضعیت و جزئیات وقوع آلارم ها
  • دریافت اطلاعات آخرین آلارم های ذخیره شده در حافظه دستگاه
  • دریافت شکل موج های ولتاژ و جریان شبکه به صورت دستی یا بر اساس وقوع رویداد
  • دریافت لیست لاگ های موجود در دستگاه، امکان دانلود مجزای آن ها از حافظه داخلی دستگاه، نمایش و تبدیل آن ها به فایل csv
  • اعمال تنظیمات مختلف اندازه گیری، ذخیره سازی، ارتباطی و آلارم ها
  • امکان ریست دستی مقادیر انرژی ها و مقادیر کمینه و بیشینه پارامترها

2- نرم افزار تحت وب (BPQMS)

نرم افزار مدیریت انرژی و کیفیت توان بهراد (تحت وب) برای ایجاد شبکه گسترده ای از دستگاه­ها با امکان ذخیره کلیه داده­ها بر روی دیتابیس و دسترسی کاربران متعدد و صدور انواع گزارش­ها طراحی شده است.

استفاده از این نسخـه در مجموعـه­ های صنعتی بزرگ جهت پایـش و گزارش­ـگیری انرژی و کیفیت توان در سطوح مختلف برای مدیران، کارشناسان و اپراتورها پیشنهاد می ­شود. برخی از امکانات این نرم افزار عبارتست از:

  • امکان تعریف کاربران متعدد با سطوح دسترسی گوناگون
  • امکان ذخیره داده­ های دستگاه­های متعدد بر روی دیتابیس
  • امکان صدور گزارش­های مختلف از پارامترهای گوناگون به صورت ساعتی، روزانه، هفتگی، ماهانه و فصلی
  • امکان منطقه­ بندی محل­های نصب و دسته ­بندی دستگاه­ ها جهت صدور گزارش­های متنوع
  • اطلاع از آخرین وضعیت آلارم­ ها و رویدادها
  • امکان ترسیم انواع نمودارها و روندها جهت مقایسه و تحلیل­های مختلف
  • امکان استخراج داده­های ذخیره شده دستگاه­ها به صورت فایل CSV و PDF

3- نرم افزار اندروید (BPQView)

نرم افزار BPQView جهت پایش زنده، سریع و آسان پارامترهای دستگاه نمایشگر و ثبات کیفیت توان بهراد، دانلود حافظه داخلی بدون نیاز به بازکردن درب تابلو و استفاده از فلش درایو USB و مشاهده خلاصه وضعیت دستگاه از طریق گوشی تلفن همراه و بستر بدون سیم (وای-فای) طراحی شده است. برخی از امکانات این نرم افزار عبارتست از:

  • نمایش زنده پارامترهای مورد اندازه ­گیری در چهار صفحه مجزا
  • نمایش نمودار مولفه­ های هارمونیکی منتخب و اعوجاج کلی هارمونیکی
  • نمایش دیاگرام فازوری شبکه
  • امکان دریافت و نمایش شکل موج ولتاژ و جریان­
  • امکان دانلود، ذخیره و به اشتراک­ گذاری لاگ فایل­های ذخیره شده در حافظه دستگاه
  • امکان نمایش تنظیمات دستگاه
  • امکان نمایش خلاصه وضعیت دستگاه

راه اندازی سامانه های جامع

مدیریت انـرژی و کیفیت تـوان برای صـنایع متوسـط و بزرگ
